در مهندسی سیالات، گاهی دو جریان با دبی یکسان، رفتار کاملاً متفاوتی دارند. ممکن است در یک شرایط جریان منظم و لایه‌ای باشد و در شرایطی دیگر، حرکت سیال همراه با ناپایداری، گردابه و آشفتگی شود.
اما چه چیزی این تفاوت را ایجاد می‌کند؟
برای پاسخ به این سؤال باید به رقابت میان دو اثر مهم در جریان سیال توجه کنیم: نیروهای اینرسی و نیروهای ویسکوز.
عدد رینولدز یکی از مهم‌ترین پارامترهای بدون‌بُعد در مکانیک سیالات است که نسبت این دو اثر را بیان می‌کند و به مهندس کمک می‌کند رفتار جریان را بهتر تحلیل و مقایسه کند.
اهمیت عدد رینولدز فقط به تشخیص جریان آرام یا آشفته محدود نیست. این عدد در تحلیل افت فشار، انتقال حرارت، انتقال جرم، طراحی مبدل‌های حرارتی، تجهیزات خنک‌کاری، سیستم‌های اختلاط و بسیاری از تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
در ادامه ابتدا مفهوم عدد رینولدز و مبانی فیزیکی آن را بررسی می‌کنیم و سپس به کاربرد آن در انتقال حرارت و در نهایت در تجهیزاتی مانند کولینگ‌تاور و هموژنایزر می‌پردازیم.

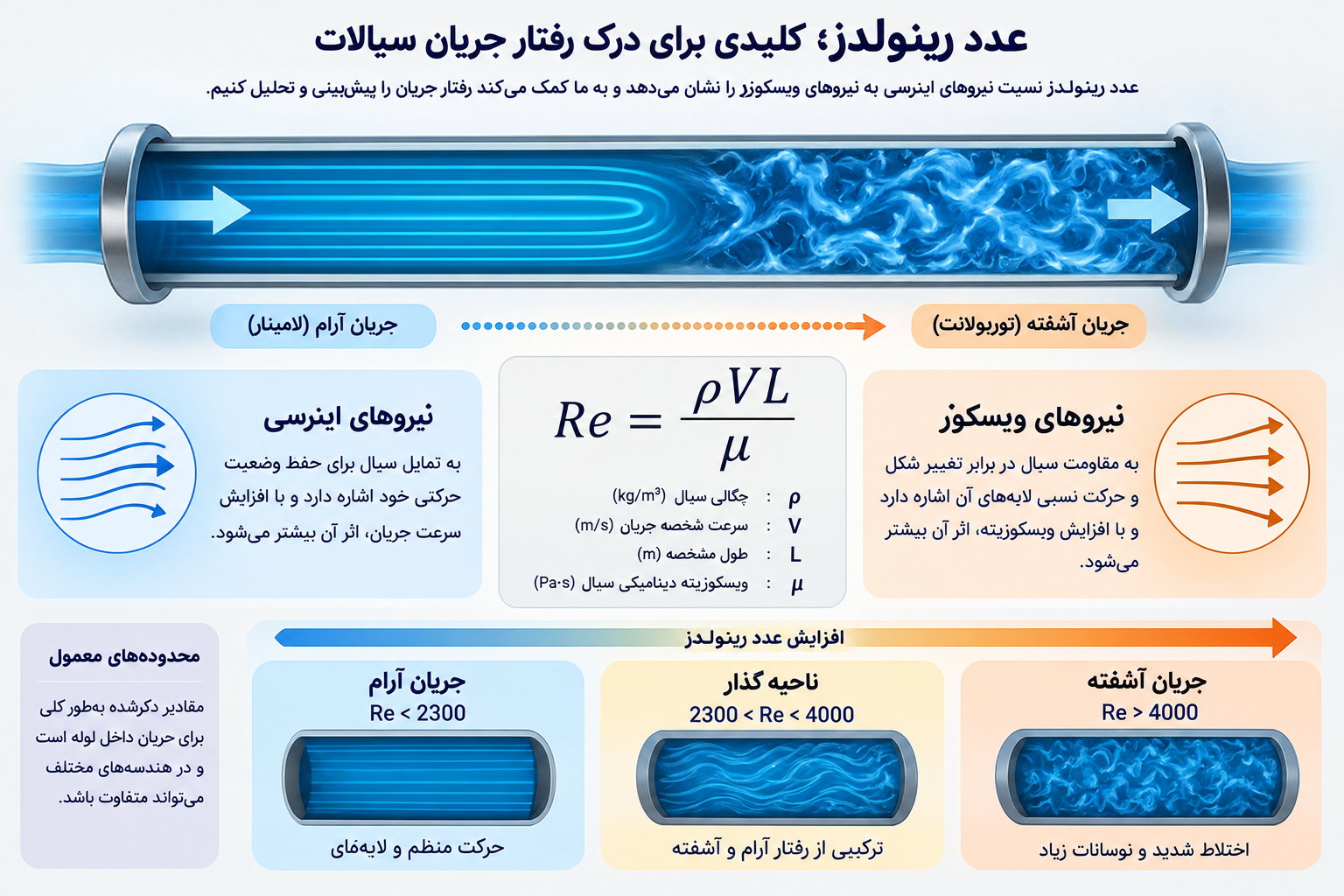

عدد رینولدز یا Reynolds Number با نماد Re یک عدد بدون‌بُعد است که به‌طور کلی نسبت اثر نیروهای اینرسی به نیروهای ویسکوز را در یک جریان نشان می‌دهد.
برای یک جریان نیوتنی، شکل عمومی رابطه به صورت زیر است:
Re = ρVL / μ
که در آن:
با استفاده از ویسکوزیته سینماتیکی نیز می‌توان نوشت:
Re = VL / ν
که در آن ν ویسکوزیته سینماتیکی سیال است.
در جریان داخل یک لوله دایره‌ای، معمولاً قطر داخلی لوله به‌عنوان طول مشخصه در نظر گرفته می‌شود و سرعت متوسط جریان نیز به‌عنوان سرعت مشخصه استفاده می‌شود.
اما در تجهیزات صنعتی پیچیده، انتخاب طول مشخصه همیشه به این سادگی نیست. این موضوع در بخش مربوط به کولینگ‌تاور و هموژنایزر اهمیت بیشتری پیدا خواهد کرد.
یکی از ویژگی‌های مهم عدد رینولدز این است که واحد ندارد.
اگر در رابطه:
Re = ρVL / μ
واحد تمام پارامترها را قرار دهیم، واحدها یکدیگر را خنثی می‌کنند و یک عدد بدون‌بُعد باقی می‌ماند.
این ویژگی باعث می‌شود بتوان شرایط جریان در سیستم‌های مختلف را با یکدیگر مقایسه کرد.
برای مثال، ممکن است یک مدل آزمایشگاهی بسیار کوچک و یک تجهیز صنعتی بسیار بزرگ داشته باشیم. ابعاد، سرعت و دبی این دو سیستم کاملاً متفاوت هستند، اما اگر شرایط جریان از نظر پارامترهای بدون‌بُعد مشابه باشد، می‌توان شباهت‌هایی میان رفتار آن‌ها ایجاد کرد.
به همین دلیل اعداد بدون‌بُعد نقش مهمی در مدل‌سازی، آزمایش، طراحی و Scale-up تجهیزات صنعتی دارند.
برای درک عدد رینولدز بهتر است ابتدا این دو مفهوم را بشناسیم.
اینرسی تمایل یک جسم به حفظ وضعیت حرکتی خود است.
در یک سیال نیز وقتی سرعت جریان افزایش پیدا می‌کند، اثرات ناشی از حرکت و مومنتوم سیال اهمیت بیشتری پیدا می‌کنند.
به بیان ساده، نیروی اینرسی نشان می‌دهد سیال تا چه اندازه تمایل دارد حرکت خود را حفظ کند و در برابر تغییر مسیر یا تغییر وضعیت جریان مقاومت کند.
هرچه سرعت جریان بیشتر باشد، اثرات اینرسی نیز معمولاً بیشتر می‌شوند.
ویسکوزیته یا گرانروی، مقاومت سیال در برابر تغییر شکل و حرکت نسبی لایه‌های آن است.
برای مثال، آب ویسکوزیته نسبتاً پایینی دارد، در حالی که سیالاتی مانند روغن‌های غلیظ یا برخی مواد غذایی و محصولات شیمیایی می‌توانند ویسکوزیته بسیار بیشتری داشته باشند.
اگر دو سیال را با سرعت و ابعاد مشابه حرکت دهیم، سیال با ویسکوزیته بالاتر معمولاً مقاومت بیشتری در برابر تغییر شکل جریان نشان می‌دهد.
بنابراین:
عدد رینولدز دقیقاً از مقایسه این دو اثر به وجود می‌آید.
اگر Re کوچک باشد، نیروهای ویسکوز نسبت به نیروهای اینرسی اهمیت بیشتری دارند.
در چنین شرایطی، حرکت سیال معمولاً نظم بیشتری دارد و اختلاط ناشی از ناپایداری‌های جریان محدودتر است.
با افزایش Re، اثر نیروهای اینرسی بیشتر می‌شود و جریان می‌تواند ناپایدارتر شده و در شرایط مناسب وارد رژیم آشفته شود.
به همین دلیل عدد رینولدز یکی از پارامترهای اصلی برای بررسی رژیم جریان است.
اما یک نکته مهم وجود دارد:
عدد رینولدز به‌تنهایی تعریف نمی‌کند که هر جریان با چه مقداری آرام یا آشفته است.
محدوده‌های شناخته‌شده‌ای که مثلاً برای جریان داخل لوله استفاده می‌شوند، به هندسه و نوع جریان مربوط هستند و نباید بدون بررسی به هر تجهیز دیگری تعمیم داده شوند.
از رابطه رینولدز می‌توان به‌سادگی دید که چهار عامل اصلی در مقدار آن نقش دارند.
با افزایش سرعت، Re افزایش پیدا می‌کند.
بنابراین اگر یک سیال را در یک کانال با سرعت بیشتری عبور دهیم، اثر نیروهای اینرسی نسبت به ویسکوزیته بیشتر می‌شود.
افزایش طول مشخصه نیز می‌تواند Re را افزایش دهد.
به همین دلیل، دو جریان با سرعت یکسان اما در کانال‌هایی با ابعاد متفاوت، لزوماً رفتار یکسانی ندارند.
چگالی بیشتر باعث افزایش Re می‌شود.
این پارامتر نشان‌دهنده نقش مومنتوم سیال در مقیاس مورد بررسی است.
ویسکوزیته بیشتر باعث کاهش Re می‌شود.
این موضوع در فرآیندهایی که با سیالات غلیظ سروکار دارند بسیار مهم است.
یکی از اشتباهات رایج در تحلیل تجهیزات این است که تنها دبی سیال مورد توجه قرار گیرد.
فرض کنید دو لوله هر دو دبی یکسانی برابر با 100 مترمکعب بر ساعت دارند.
اگر قطر لوله اول بزرگ‌تر باشد، سرعت جریان در آن کمتر خواهد بود.
در لوله دوم، به دلیل قطر کمتر، همان مقدار سیال باید با سرعت بیشتری حرکت کند.
بنابراین شرایط جریان این دو لوله یکسان نیست.
از طرف دیگر، اگر سیال داخل یکی از این لوله‌ها ویسکوزیته بسیار بالاتری داشته باشد، عدد رینولدز آن می‌تواند باز هم متفاوت شود.
پس برای توصیف رفتار جریان، دبی به‌تنهایی کافی نیست.
در جریان آرام یا Laminar Flow، حرکت لایه‌های سیال نظم بیشتری دارد و اختلاط ناشی از نوسانات تصادفی جریان محدود است.
در جریان آشفته یا Turbulent Flow، نوسانات سرعت و گردابه‌های مختلف در مقیاس‌های گوناگون شکل می‌گیرند و اختلاط جریان افزایش پیدا می‌کند.
عدد رینولدز به ما کمک می‌کند احتمال غالب بودن این رفتارها را ارزیابی کنیم.
برای جریان کاملاً توسعه‌یافته در یک لوله دایره‌ای، به‌طور معمول:
اما این اعداد را باید مخصوص جریان داخلی در لوله دانست.
برای جریان روی صفحات، داخل کانال‌های خاص، اطراف اجسام، داخل پکینگ، روتور–استاتور و سایر هندسه‌ها، معیارها و طول مشخصه می‌توانند متفاوت باشند.
این نکته یکی از مهم‌ترین مواردی است که هنگام استفاده از عدد رینولدز باید در نظر گرفته شود.
رژیم جریان فقط بر نحوه حرکت سیال تأثیر نمی‌گذارد؛ بلکه با افت فشار نیز ارتباط دارد.
هنگامی که سیال از یک مسیر عبور می‌کند، بخشی از انرژی مکانیکی آن به دلیل اصطکاک و سایر پدیده‌های اتلافی از بین می‌رود.
مقدار این افت فشار به عواملی مانند:
وابسته است.
در بسیاری از روابط مهندسی مربوط به افت فشار، اثر رژیم جریان از طریق عدد رینولدز وارد محاسبات می‌شود.
به همین دلیل، Re در طراحی تجهیزاتی که باید بین عملکرد هیدرولیکی و مصرف انرژی تعادل ایجاد کنند اهمیت زیادی دارد.
یکی از مهم‌ترین کاربردهای عدد رینولدز، ارتباط آن با انتقال حرارت جابه‌جایی است.
برای اینکه اهمیت این موضوع را بهتر درک کنیم، ابتدا باید بدانیم حرارت چگونه بین یک سطح جامد و سیال منتقل می‌شود.
فرض کنید آب در حال عبور از داخل یک لوله گرم است.
در نزدیکی دیواره لوله، سرعت سیال به دلیل شرط بدون لغزش بسیار کم است. در این ناحیه، لایه‌ای از سیال در نزدیکی دیواره تشکیل می‌شود که رفتار آن با بخش مرکزی جریان متفاوت است.
حرارت باید از دیواره به این لایه و سپس از طریق حرکت و انتقال در سیال به بخش‌های دیگر منتقل شود.
در اینجا رفتار جریان اهمیت زیادی پیدا می‌کند.
اگر جریان آرام باشد، انتقال حرارت در بسیاری از شرایط عمدتاً تحت تأثیر هدایت در راستای عمود بر جریان و جابه‌جایی منظم سیال قرار می‌گیرد.
اما با افزایش آشفتگی، حرکت‌های عرضی و اختلاط سیال افزایش پیدا می‌کنند و سیال گرم و سرد با شدت بیشتری با یکدیگر جابه‌جا می‌شوند.
این موضوع می‌تواند باعث افزایش ضریب انتقال حرارت جابه‌جایی شود.
برای توصیف شدت انتقال حرارت جابه‌جایی از عدد نوسلت (Nusselt Number) با نماد Nu استفاده می‌شود.
عدد نوسلت را می‌توان به‌صورت کلی چنین بیان کرد:
Nu = hL / k
که در آن:
عدد نوسلت نشان می‌دهد انتقال حرارت واقعی در شرایط جابه‌جایی نسبت به انتقال حرارت صرفاً هدایتی در مقیاس موردنظر چگونه است.
در بسیاری از مسائل مهندسی، عدد نوسلت به صورت تابعی از عدد رینولدز و عدد پرانتل بیان می‌شود:
Nu = f(Re, Pr)
البته رابطه دقیق به هندسه، رژیم جریان، شرایط مرزی و نوع جریان بستگی دارد.
بنابراین عدد رینولدز به‌صورت غیرمستقیم در تعیین ضریب انتقال حرارت نقش پیدا می‌کند.
فرض کنیم سیالی روی یک سطح گرم حرکت می‌کند.
در سرعت پایین، لایه سیال نزدیک سطح نسبتاً آرام است و انتقال حرارت از سطح به سیال محدودتر می‌شود.
با افزایش سرعت، Re افزایش پیدا می‌کند.
اگر شرایط به سمت جریان آشفته حرکت کند، اختلاط در سیال افزایش می‌یابد. سیال سردتر از بخش‌های دورتر می‌تواند سریع‌تر به نزدیکی سطح برسد و سیال گرم‌شده نیز سریع‌تر از سطح دور شود.
در نتیجه گرادیان دما در نزدیکی سطح و سازوکار جابه‌جایی تغییر می‌کند و در بسیاری از شرایط، ضریب انتقال حرارت افزایش می‌یابد.
به همین دلیل است که در بسیاری از روابط تجربی و نیمه‌تجربی انتقال حرارت، توان‌هایی از عدد رینولدز ظاهر می‌شوند.
اما این موضوع به معنی آن نیست که:
هرچه Re بیشتر باشد، همیشه بهترین طراحی را داریم.
افزایش سرعت معمولاً هزینه دارد.
سرعت بیشتر می‌تواند باعث افزایش:
شود.
بنابراین طراحی مناسب، مسئله‌ای برای بهینه‌سازی هم‌زمان انتقال حرارت و مصرف انرژی است.
عدد رینولدز به تنهایی برای توصیف انتقال حرارت کافی نیست.
یکی دیگر از اعداد بدون‌بُعد مهم، عدد پرانتل (Prandtl Number) است.
عدد پرانتل نسبت نفوذ مومنتوم به نفوذ حرارتی را توصیف می‌کند.
به همین دلیل در بسیاری از روابط انتقال حرارت، Re و Pr در کنار یکدیگر ظاهر می‌شوند.
به‌صورت عمومی:
Nu = f(Re, Pr)
یعنی برای پیش‌بینی انتقال حرارت باید علاوه بر رفتار جریان، ویژگی‌های حرارتی سیال را نیز در نظر گرفت.
این موضوع توضیح می‌دهد چرا دو سیال با Re یکسان الزاماً رفتار حرارتی یکسانی ندارند.
می‌توان زنجیره زیر را برای بسیاری از مسائل مهندسی در نظر گرفت:
سرعت و خواص سیال ← عدد رینولدز ← رژیم و ساختار جریان ← ضریب انتقال حرارت ← عملکرد حرارتی تجهیز
البته این زنجیره یک مدل مفهومی است و در طراحی واقعی، هندسه، شرایط مرزی، هدایت حرارتی، عدد پرانتل و سایر پارامترها نیز وارد مسئله می‌شوند.
این ارتباط یکی از دلایل اهمیت اعداد بدون‌بُعد در مهندسی است.
خیر.
رابطه ساده عدد رینولدز برای سیالات نیوتنی بسیار کاربردی است، اما بسیاری از سیالات صنعتی رفتار پیچیده‌تری دارند.
در بعضی مواد، ویسکوزیته با نرخ برش تغییر می‌کند.
این مواد را می‌توان در گروه سیالات غیرنیوتنی قرار داد.
برای چنین سیالاتی، استفاده از یک مقدار ثابت برای ویسکوزیته ممکن است رفتار واقعی جریان را به‌خوبی نشان ندهد.
در این شرایط، باید مدل رئولوژیکی سیال، نرخ برش و نحوه تغییر ویسکوزیته در شرایط فرآیند را نیز در نظر گرفت.
این مسئله در صنایع غذایی، دارویی، آرایشی، شیمیایی و بسیاری از فرآیندهای اختلاط اهمیت دارد.
یکی از کاربردهای بسیار مهم اعداد بدون‌بُعد، بررسی شباهت دینامیکی است.
فرض کنید یک تجهیز در مقیاس آزمایشگاهی ساخته شده و عملکرد آن بررسی شده است.
اگر بخواهیم همان فرآیند را در ابعاد صنعتی پیاده کنیم، صرفاً بزرگ کردن ابعاد تجهیز تضمین نمی‌کند که رفتار جریان نیز مشابه باقی بماند.
ممکن است:
به همین دلیل در بسیاری از فرآیندهای Scale-up، بررسی اعداد بدون‌بُعد اهمیت پیدا می‌کند.
اگر شرایط دینامیکی دو سیستم از نظر پارامترهای مهم مشابه باشد، امکان مقایسه رفتار آن‌ها بسیار بیشتر خواهد بود.
فرض کنیم آب با سرعت مشخصی در دو کانال حرکت می‌کند.
اگر کانال دوم ابعاد بسیار کوچک‌تری داشته باشد، طول مشخصه کاهش پیدا می‌کند و در نتیجه Re نیز تغییر خواهد کرد.
حالا اگر سرعت را افزایش دهیم، Re دوباره افزایش پیدا می‌کند.
اگر به جای آب از سیال غلیظ‌تری استفاده کنیم، Re کاهش پیدا خواهد کرد.
پس سه تغییر ساده:
تغییر ابعاد + تغییر سرعت + تغییر ویسکوزیته
می‌توانند شرایط جریان را به‌طور محسوسی تغییر دهند.
به همین دلیل در طراحی صنعتی، مقایسه تجهیزات صرفاً بر اساس ظرفیت یا دبی می‌تواند گمراه‌کننده باشد.
اکنون می‌توانیم به کاربرد تخصصی‌تر عدد رینولدز در کولینگ‌تاور برسیم.
در یک کولینگ‌تاور، دو جریان اصلی وجود دارد:
آب که باید خنک شود و هوا که گرما و بخشی از آب را از سیستم خارج می‌کند.
رفتار این دو جریان روی انتقال حرارت و جرم، افت فشار و عملکرد کلی برج اثر دارد.
اما در کولینگ‌تاور یک Re واحد برای کل تجهیز وجود ندارد.
برای هر ناحیه باید بر اساس مسئله مورد بررسی، سرعت و طول مشخصه مناسب انتخاب شود.
برای مثال، در بررسی جریان داخل یک کانال هوا، ابعاد کانال می‌تواند در تعریف طول مشخصه اهمیت داشته باشد.
در جریان آب نیز ممکن است قطر لوله، مشخصات نازل یا هندسه دیگری به‌عنوان مقیاس مشخصه انتخاب شود.
در ناحیه پکینگ نیز مسئله پیچیده‌تر می‌شود، زیرا جریان آب و هوا از میان یک ساختار هندسی پیچیده عبور می‌کنند و روابط عملکردی معمولاً بر اساس داده‌های تجربی و همبستگی‌های اختصاصی پکینگ توسعه داده می‌شوند.
بنابراین استفاده از عدد رینولدز در کولینگ‌تاور باید با توجه به هندسه و پدیده‌ای که در حال تحلیل آن هستیم انجام شود.
افزایش سرعت هوا یا آب می‌تواند شرایط جریان و انتقال حرارت و جرم را تغییر دهد.
در بسیاری از شرایط، افزایش سرعت باعث افزایش انتقال حرارت و جرم می‌شود، اما هم‌زمان افت فشار نیز افزایش پیدا می‌کند.
در سمت هوا، افزایش سرعت می‌تواند به افزایش ظرفیت انتقال حرارت و جرم کمک کند، اما فن باید انرژی بیشتری برای عبور هوا از سیستم مصرف کند.
در سمت آب نیز افزایش سرعت می‌تواند رفتار جریان روی سطوح انتقال را تغییر دهد، ولی افزایش دبی الزاماً به معنی افزایش متناسب عملکرد حرارتی برج نیست.
بنابراین در طراحی کولینگ‌تاور، عدد رینولدز را باید در کنار پارامترهایی مانند:
بررسی کرد.
در پمپ هموژنایزر، شرایط از نظر هندسه و رفتار جریان پیچیده‌تر می‌شود.
برای مثال در یک هموژنایزر روتور–استاتور، روتور با سرعت زیاد می‌چرخد و فاصله میان روتور و استاتور می‌تواند بسیار کوچک باشد.
در این ناحیه:
در چنین شرایطی، عدد رینولدز می‌تواند برای توصیف رژیم جریان و مقایسه شرایط مختلف مورد استفاده قرار گیرد.
اما برخلاف جریان ساده داخل یک لوله، انتخاب طول مشخصه در هموژنایزر به هندسه مورد بررسی وابسته است.
ممکن است در یک تحلیل، قطر روتور مهم باشد و در تحلیل دیگری، فاصله روتور و استاتور یا ابعاد مشخصه مسیر عبور سیال اهمیت بیشتری پیدا کند.
بنابراین در هموژنایزر، گزارش یک عدد Re بدون توضیح اینکه چگونه محاسبه شده است، اطلاعات کاملی ارائه نمی‌دهد.
عملکرد هموژنایزر فقط به رژیم جریان وابسته نیست.
پارامترهایی مانند:
نیز اهمیت دارند.
برای همین در تحلیل هموژنایزرها و میکسرهای روتور–استاتور، معمولاً عدد رینولدز در کنار پارامترهای دیگری مانند عدد توان و عدد جریان مورد استفاده قرار می‌گیرد.
در سیالات غیرنیوتنی نیز موضوع پیچیده‌تر است، زیرا ویسکوزیته ممکن است تابع نرخ برش باشد.
در نتیجه، یک Re مشخص لزوماً به این معنی نیست که دو هموژنایزر، حتی با هندسه مشابه، دقیقاً عملکرد یکسانی خواهند داشت.
خیر.
این نکته در مورد هموژنایزر حتی مهم‌تر از بسیاری از تجهیزات دیگر است.
هدف هموژنایزر صرفاً ایجاد بیشترین آشفتگی ممکن نیست.
هدف واقعی فرآیند ممکن است رسیدن به:
باشد.
بنابراین افزایش سرعت روتور و Re تا هر مقدار ممکن، الزاماً بهترین نتیجه را ایجاد نمی‌کند.
افزایش سرعت می‌تواند توان مصرفی، گرمای تولیدشده، تنش مکانیکی و سایر عوامل را نیز افزایش دهد.
در طراحی صنعتی، باید بین کیفیت فرآیند، توان مصرفی، ظرفیت، شرایط رئولوژیکی و عمر تجهیز تعادل برقرار شود.
عدد رینولدز یکی از بنیادی‌ترین ابزارهای تحلیل جریان در مهندسی سیالات است.
این عدد با مقایسه اثر نیروهای اینرسی و ویسکوز به ما کمک می‌کند رفتار جریان را بهتر درک کنیم.
اما اهمیت Re فراتر از تشخیص جریان آرام و آشفته است.
این عدد در بسیاری از مسائل مهندسی به شکل مستقیم یا غیرمستقیم با:
رژیم جریان، افت فشار، انتقال حرارت، انتقال جرم و مقیاس‌گذاری تجهیزات
ارتباط پیدا می‌کند.
در انتقال حرارت، عدد رینولدز یکی از پارامترهای اصلی در روابطی است که برای تعیین عدد نوسلت و در نهایت ضریب انتقال حرارت استفاده می‌شوند. به همین دلیل تغییر شرایط جریان می‌تواند مستقیماً بر عملکرد حرارتی یک تجهیز اثر بگذارد.
در کولینگ‌تاور، Re باید متناسب با ناحیه و پدیده مورد بررسی تعریف شود و می‌تواند در تحلیل جریان آب و هوا، انتقال حرارت و جرم و افت فشار نقش داشته باشد.
در هموژنایزر نیز Re برای تحلیل رفتار جریان مفید است، اما به دلیل هندسه پیچیده، فاصله‌های کوچک، سرعت‌های بالا و رفتار رئولوژیکی برخی سیالات، انتخاب طول مشخصه و مدل مناسب اهمیت بسیار زیادی پیدا می‌کند.
در نهایت، مهم‌ترین نکته این است که عدد رینولدز به‌تنهایی پاسخ یک مسئله طراحی نیست.
یک مهندس نباید فقط بپرسد:
«Re چقدر است؟»
بلکه باید بپرسد:
«این عدد بر اساس کدام سرعت، کدام طول مشخصه و کدام خواص سیال محاسبه شده است و چه چیزی درباره مسئله موردنظر به من می‌گوید؟»
همین نگاه است که یک عدد بدون‌بُعد را از یک فرمول تئوری به یک ابزار واقعی برای تحلیل و طراحی تجهیزات صنعتی تبدیل می‌کند.
